Грузоподъёмность штифтов с шариковыми фиксаторами
Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.

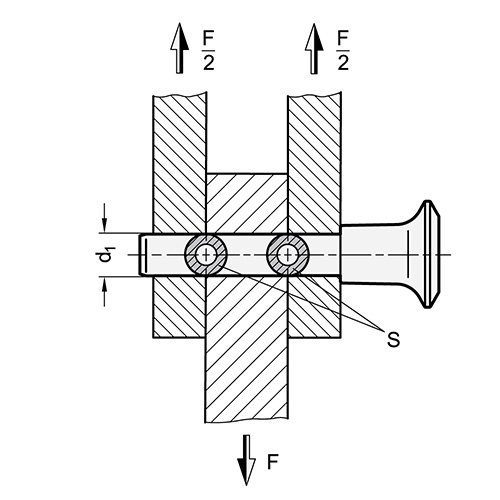

При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.
Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.
Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.
При проектировании должен учитываться соответствующий коэффициент безопасности.

Штифты с шариковыми фиксаторами Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв) | |||||
---|---|---|---|---|---|
d1 Диаметр штифта | GN 113.3 GN 113.7 GN 113.9 GN 113.11 | GN 113.4 GN 113.8 GN 113.10 GN 113.12 | GN 113.5 | GN 113.6 | GN 113.30 |
5 | 14 | 24 | 14 | 24 | - |
6 | 21 | 35 | 21 | 35 | 23 |
8 | 38 | 63 | 38 | 63 | 43 |
10 | 60 | 100 | 60 | 100 | 69 |
12 | 87 | 144 | 87 | 144 | - |
16 | 155 | 587 | 155 | 257 | - |
20 | 244 | 403 | - | - | - |
25 | 386 | 631 | - | - | - |
Штифты с фиксирующими упорами Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв) | |||||||||
---|---|---|---|---|---|---|---|---|---|
d1 Диаметр штифта | GN 114.2 GN 114.7 GN 114.11 | GN 114.3 GN 114.6 GN 114.8 GN 114.12 | GN 124.1 GN 124.2 | GN 124.3 | GN 214.2 | GN 214.3 | GN 214.6 GN 214.6 | GN 314 | GN 2342 |
6 | 14 | 17 | 22 | - | 14 | - | 17 | - | - |
8 | 28 | 35 | 40 | 40 | 28 | 40 | 35 | 30 | 32 |
10 | 38 | 47 | 62 | 62 | 38 | 62 | 47 | 46 | 57 |
12 | 61 | 75 | 90 | 90 | 61 | 90 | 75 | 74 | 80 |
16 | 113 | 138 | - | - | 113 | - | 138 | 136 | 156 |
20 | 187 | 228 | - | - | - | - | - | 227 | 247 |
-
