Зажимные соединители для труб
Зажимные соединители для трубявляются зажимными компонентами, изготовленными изалюминияилинержавеющей стали,которые предлагают возможность для простого и быстрого конструирования зажимов, фиксаторов и других рабочих систем с использованием трубок стандартного круглого и квадратного сечения.
Широкий диапазон зажимных соединителей в двойном моноблоке или в многокомпонентной форме предлагает практически неограниченные возможности.
Зажимные соединители в одном моноблоке обеспечивают очень прочные и жесткие трубные конструкции. Для этой цели должны использоваться только прецизионные трубки DIN 2391 с наружным диаметром, который находится в пределах относительно жестких допусков.
Многокомпонентные зажимные соединители (состоящие из двух или более отдельных частей) не привязаны к жестким допускам, т. к. они могут использоваться с квадратными трубками, обеспечивая таким образом включение в уже существующие системы.
В качестве зажимных винтов можно использовать стяжные болты с головками согласно DIN 912 или регулируемые зажимные втулки GN 911 в случаях необходимости проведения часто повторяющегося демонтажа и повторной установки. Что касается гаек, рекомендуется использовать шестигранные самостопорящиеся гайки DIN 985 (ISO 10511) с полиамидным кольцом
Зажимные точки предусмотрены наобеих сторонахс наличием держателей, приваренных к элементу, которые предоставляют свободный выбор при размещении шестигранных гаек и зажимных соединителей.
Линейка зажимных соединителей для труб содержит многочисленные зажимные элементы.

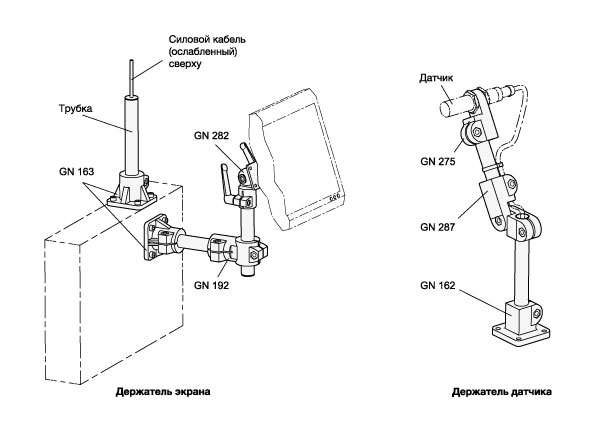

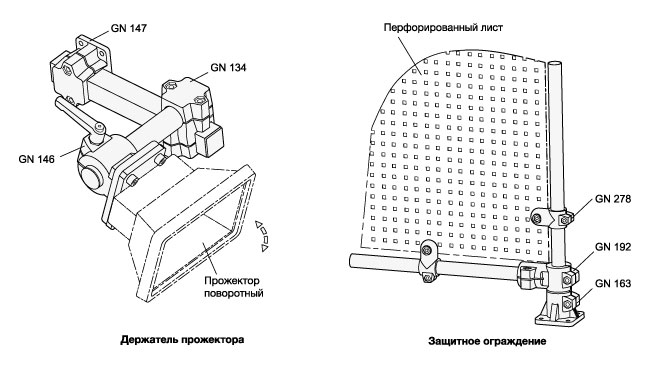

Программа зажимных соединителей для труб предлагает широкий диапазон компонентов, которые можно использовать в сочетании слинейными приводами(трубки с регулируемыми шпинделям).
- Двусторонние зажимные соединители
- Двусторонние зажимные соединители фланцевые
- Фланцевые соединительные зажимы
- Соединительные зажимы с опорной пластиной
- Зажимы соединителя с фланцевой опорной пластиной
- Т-образные угловые соединительные зажимы
- Трубные соединители
- Соединители с поворотным зажимом
- Поворотные зажимы с основанием
- Держатели датчика
-
