1.1 Индикаторы положения

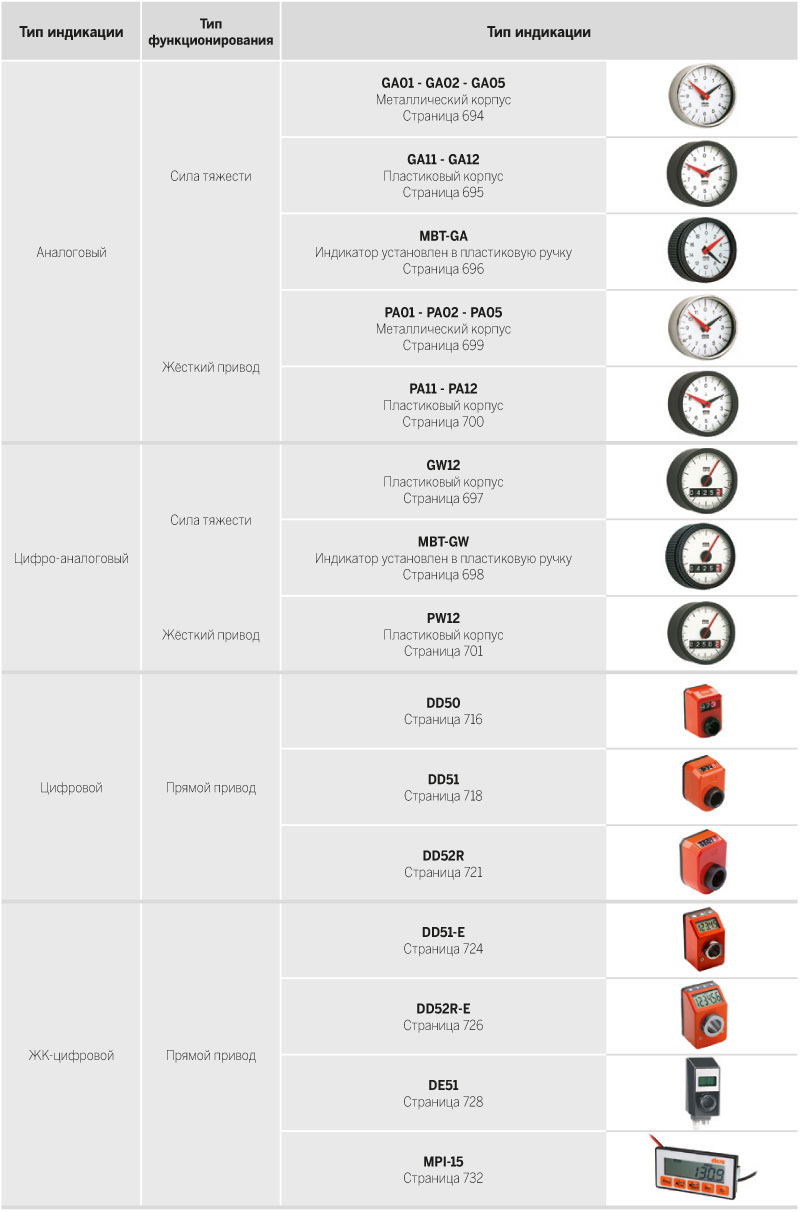

Индикаторы положения ELESA-CLAYTON могут быть классифицированы в соответствии с типом индикации или типом механизма. Индикаторы обычно поставляются отдельно от их соответствующих маховиков/ручек, за исключением неразборных моделей, индикатор которых устанавливается в процессе производства.

Тип индикации

Аналоговые: Индикация осуществляется посредством двух вращающихся стрелок на градуированном циферблате.

Аналогово-цифровые: Индикация осуществляется непосредственно с помощью барабанного счетчика и вращающейся стрелки на градуированном циферблате.

Цифровые: Индикация осуществляется посредством барабанного счетчика.

Жидкокристаллические цифровые: Индикация осуществляется с помощью цифрового электронного дисплея.

Аналоговые индикаторы обычно имеют градуированный циферблат и 2 стрелки, которые показывают число полных оборотов и долей оборота распределительного вала от начального положения «0».

Тип функционирования

Гравитационный механизм: используется, когда вал маховика находится в горизонтальном положении или под углом не более 60°. Вращение маховика с индикатором заставляет стрелки двигаться, в то время как соответствующим образом уравновешенный циферблат остается неподвижным под действием силы тяжести.

Механизм с жестким приводом: используется в любых положениях вала. Вращение маховика с индикатором заставляет стрелки двигаться, в то время как циферблат удерживается неподвижным с помощью, установленного на оборудовании, крепежного штифта.

Механизм с прямым приводом: используется на распределительных валах в любом положении. Индикатор устанавливается непосредственно на распределительным валу и удерживается на месте с помощью направляющего тыльного штифта.
