Регулируемые каретки

Описание

Регулируемые каретки (салазки) GN 900 представляют собой устройства фиксации, пригодные для применения в оборудовании практически любого типа.

Имеются 4 стандартных типоразмера с различной шириной подвижной части – 30, 50, 80 и 120мм, что охватывает широкий спектр возможных видов применения.

Для каждой каретки в стандартном исполнении предусмотрено крепление на внешних направляющих с различными монтажными отверстиями. Конструкция изделия позволяет монтировать его на детали оборудования нестандартных размеров.

Эти регулируемые ползуны (каретки) могут быть объединены с различными адаптерами, чтобы привести регулируемый ползун в любое требуемое положение независимо от горизонтального, вертикального или любого другого углового положения для операций механической обработки. Уникальная технология зажима позволяет легко и быстро фиксировать заготовку.

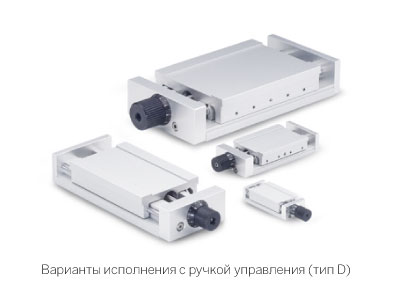

Все компоненты выполнены из алюминия, нержавеющей стали и пластика, что делает регулируемые каретки с ручкой управления (тип D) без коррозии.

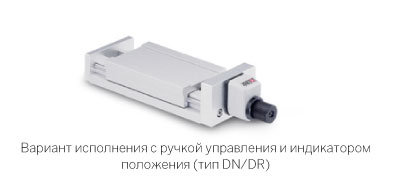

В ассортименте имеются различные варианты исполнения кареток с цифровыми индикаторами положения и без них. Кроме того, для применения с данным изделием предлагается ряд дополнительных аксессуаров.

Конструктивные особенности

- материал - анодированный алюминий
- высокая номинальная нагрузка
- правильно подобранные фрикционные характеристики
- высокое качество салазок благодаря твердости анодированной поверхности
- отсутствие люфтов в сопряжениях
- точное позиционирование (шаг настройки 0,05 мм)
- шкалы с меткой нулевого положения
- регулируемые рычажные фиксаторы для точного позиционирования каретки

Примеры применения

- Точное позиционирование паяльных / сварочных головок
- Настройка струйных принтеров
- Регулировка положения измерительных аппаратов
- Настройка положения лазерных головок
- Регулировка положения упоров
- Регулировка положения датчиков

Поворотный стол с ручным управлением GN 900.6 представляет собой устройство позиционирования, значительно расширяющее область применения регулируемых кареток.

Регулируемое устройство позиционирования и фиксации с перемещением по осям X-Y, состоящее из 2 регулируемых кареток GN 900 и комплекта соединительных элементов для осей X - Y модели GN 900.2 в сочетании с монтажной пластиной GN 900.4.

Регулируемое устройство позиционирования и фиксации с перемещением по осям X-Y-Z, состоящее из 3 регулируемых кареток GN 900, комплекта соединительных элементов для осей X- и Z с индикатором положения, в сочетании с поворотным столом GN 900.6, установленным на ось Z и смонтированным на монтажной пластине GN 900.4.

Регулируемое устройство позиционирования и фиксации с перемещением по осям X-Y, состоящее из 2 регулируемых кареток GN 900, с осью Y на поворотной пластине GN 900.5, установленной под поперечным углом 120°.

Специальное исполнение

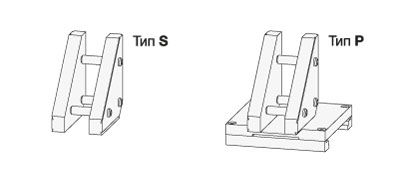

Регулируемая каретка в исполнении без шпинделя (тип S) в сборе с пневмоцилиндром.

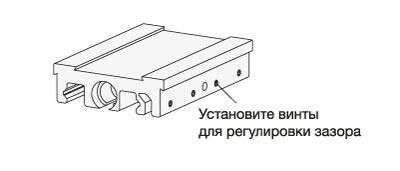

Внешний ползун, обычно являющийся подвижной частью каретки, изготовлен из штампованной анодированной алюминиевой болванки. В стандартном исполнении каждому значению длины подвижной каретки соответствует одно стандартное значение монтажного размера для установки соединительных элементов GN 900.2, монтажных пластин GN 900.4 и поворотных пластин GN 900.5. Возможна поставка изделий с нестандартными размерами.

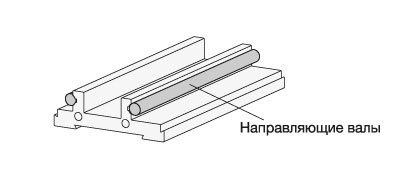

Внутреннее скольжение также выполнено из прессованного блока из анодированного алюминиевого экструда, который является носителем. Направляющие выполнены из двух высококачественных валов из нержавеющей стали.

Высокие нагрузки и благоприятные значения трения достигаются за счет анодированных поверхностей жестких направляющих.

Длина внутреннего ползуна определяется длиной наружного ползуна, добавляя ход.

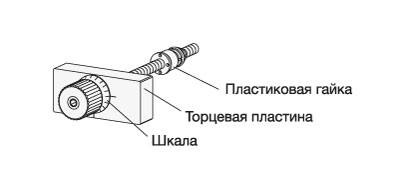

Блок привода с обратной заслонкой состоит из торцевой пластины и предварительно нагруженного шпинделя из нержавеющей стали, установленного шарикоподшипника и предварительно нагруженной пластмассовой гайки (температура от -20 ° C до + 80 ° C).

Значения шага резьбы: Размер каретки b = 30 : 0.5 mm Размер каретки b = 50, 80, 120 : 1.0 mm

Для позиционирования используется шкала (цена деления = 0,05 мм перемещения каретки) с возможностью установки на „0“.

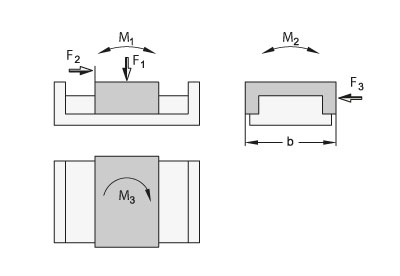

Допустимые нагрузки на регулируемые каретки (салазки) GN 900

* F2 –макс./допустимая осевая нагрузка на каретку

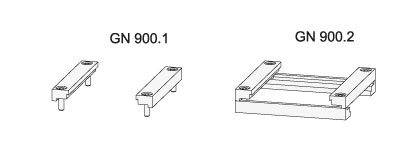

Устройство крепления GN 900.1 состоит из 2 монтажных планок, при помощи которых салазки крепятся к пластине основания со стороны оператора.

Комплект соединительных элементов GN 900.2 состоит из 4 планок, в сочетании с которыми регулируемые каретки образуют устройство позиционирования и фиксации с перемещением по осям X-Y (или Y – Z).

Комплект соединительных элементов GN 900.3 состоит из 2 пластин, в сочетании с которыми регулируемые каретки образуют устройство позиционирования и фиксации с перемещением по осям X-Z (или Y-Z). Для создания конфигурации с перемещением каретки параллельно базовой оси применяется исполнение с дополнительной пластиной (тип P).

Монтажная пластина GN 900.4 служит в качестве переходника для установки дополнительных приспособлений после соответствующей инструментальной обработки. Инструментальная обработка монтажной пластины-переходника позволяет избежать необходимости обработки самой каретки.

Монтажная пластина крепится к каретке устройством крепления GN 900.1.

Применение поворотной пластины GN 900.5 позволяет, вращая регулируемую каретку вокруг оси, устанавливать ее под любым углом.

Регулируемая каретка с монтажной пластиной GN 900.4, установленной на основание при помощи устройства крепления GN 900.1.

Регулируемое устройство позиционирования с перемещением по осям X-Y, с кареткой, смонтированной основанием на другую каретку, при помощи соединительных элементов GN 900.2.

Регулируемое устройство позиционирования с перемещением по осям X-Z, состоящее из 2 кареток, соединенных при помощи соединительных элементов GN 900.3.

Регулируемое устройство позиционирования с перемещением по осям X-Y с кареткой оси Y, смонтированной на поворотной пластине GN 900.5 и установленной под углом к базовой оси.
