Зажимы пневматические
Данные пневматические крепежные зажимы (патент MISATI) используются для зажима, удержания, фиксации и размещения заготовок в зажимах и в системах транспортировки.
Важными преимуществами данных пневматических крепежных зажимов являются:
- высокая зажимная сила,
- малые размеры,
- сниженный расход воздуха,
- небольшой вес.

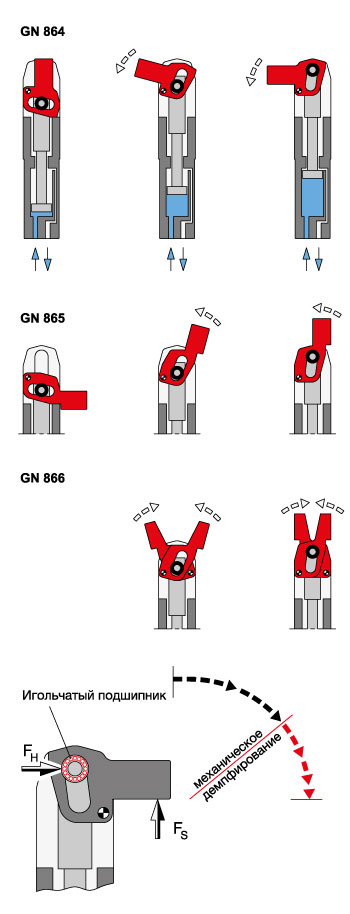

Принцип работы данных трех типов зажимов указан на эскизах справа.
Поршни с диаметрами 20, 32, 40 и 50 мм обеспечивают зажимную силу от 60 Нм до 475 Нм, что приводит к образованию зажимных сил, которые намного превышают силы зажимов конкурентов.
Данные пневматические крепежные зажимы имеют конструкцию и компоновку, которые обеспечивают долгий срок службы. Функциональные испытания доказали, что даже после 20 миллионов циклов они все еще были в рабочем состоянии.
Дополнительные преимущества:
- Маршрут перемещения спроектирован таким образом, чтобы в конце длины хода зажима (зажимная сила FS) достигалась необратимая самоблокировка (сила зажима FH).
- Последовательность прямого хода прихвата быстрая, но конечное фиксирующее действие медленное, и в результате пневматическое демпфирование обычно не требуется. Однако по запросу демпфирование может быть обеспечено при перемещении больших масс.
- Крепежный механизм оборудован игольчатыми подшипниками, которые обеспечивают оптимальные зажимные силы и пониженный износ.
- Стальной цилиндр с интегрированным крепежным механизмом в одном устройстве. Это обеспечивает высокую устойчивость для этих небольших устройств, которые имеют широкий спектр применения. Размещение воздухопровода на нижней части также дает ряд других преимуществ.
- Крепежный механизм GN 864 также накрывается кожухом для защиты от попадания грязи и других материалов, которые могут создавать помехи для надлежащего функционирования зажимов (например, при сварке!)

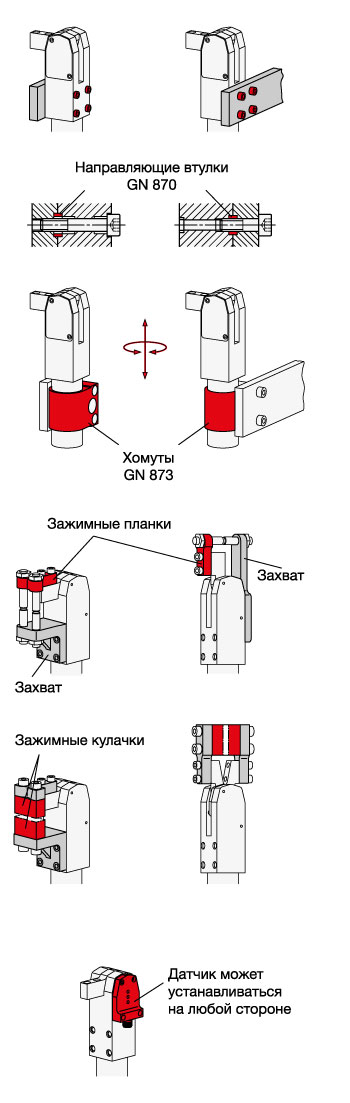

Монтажные отверстия на основном корпусе пневматических крепежных зажимов были спроектированы так, чтобы обеспечить монтаж прямо на отверстия с внутренней резьбой или со стяжными болтами в качестве альтернативы.
Центрирующие направляющие вкладыши обеспечивают важную функцию при монтаже пневматических крепежных зажимов: они поглощают боковые
Монтаж цилиндра с помощью ремонтного хомута увеличивает количество опций для монтажа. Даже ремонтные хомуты используют центрирующие направляющие вкладыши для точного позиционирования.
В наличии имеется широкий диапазон аксессуаров для пневматических крепежных зажимов, таких как держатели инструмента (для прихватов), нажимные болты и тиски. Эскизы справа дают некоторое представление о них.
Сочетание прижимных инструментов на прихвате и кронштейнах представляют собой комплект инструментов.
Для фиксации и точного размещения прихватов и зажимных губок, GN 870 центрирующие направляющие вкладыши также используются. В индивидуальных спецификациях указана дополнительная информация.
Все пневматические крепежные зажимы могут быть оборудованы бесконтактными выключателями (индуктивными датчиками) для контроля крайнего положения хода.
-
