Рекомендации по правильному применению пластиковых петель
Материалы различного типа используются в соответствии с различной структурой и функциональностью шарниров:
- Высокоэлостичный технополимер
- Технополимер на основе полиамида или на основе ацеталя.
- Высокопрочный СУПЕР - Технополимер
Тесты сопротивления: для каждого кода продукта поставляются два значения:

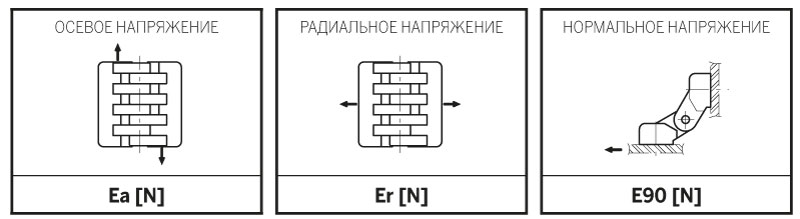

- Максимальная рабочая нагрузка (Ea, Er, E90) представляет собой значение, при котором любая упругая деформация, которая может возникнуть, не является постоянной, что обеспечивает функциональность шарнира.
- Нагрузка при поломке (Ra, Rr, R90) выше которого пластиковый материал может сломаться.
Для материала с высокой жесткостью (СУПЕР - Технополимер), которые существенно не деформируются даже при нагрузках, очень близких к нагрузках при поломке, только максимальная предельная статическая нагрузка дается (Sa, Sr, S90). Поэтому технический проектировщик при расчете допустимой нагрузки должен будет использовать подходящий фактор в соответствии с важностью и уровнем безопасности конкретной ситуации.
Все значения указаны в таблице (Ea, Er, E90, e Sa, Sr, S90) являются результатом испытаний на соответствующие напряжения, проводимые в наших лабораториях при контролируемой температуре и влажности (23° C- 50% R.H.) при данных условиях использования и в течение ограниченного периода времени. При оценке применяемого фактора безопасности технический конструктор должен учитывать фактические условия использования, если они отличаются от лабораторных. Чтобы помочь конструктору выбрать правильную петлю и проверить ее пригодность для конкретного приложения, мы предлагаем запросить образцы проб и отправить выбранный продукт на тесты, чтобы проверить его пригодность.
Методы расчета и интерпретации значений сопротивления, описанных в этом каталоге, были обновлены в соответствии с последними достигнутыми улучшениями.
Петли серии CFN и CFO : E90 усилие не применяется из-за геометрии и структуры. Петли CFS со встроенным предохранительным выключателем: это устройства безопасности со специфическими свойствами, для них требуется конкретная аргументация, которая проиллюстрирована в техническом описании продукта.

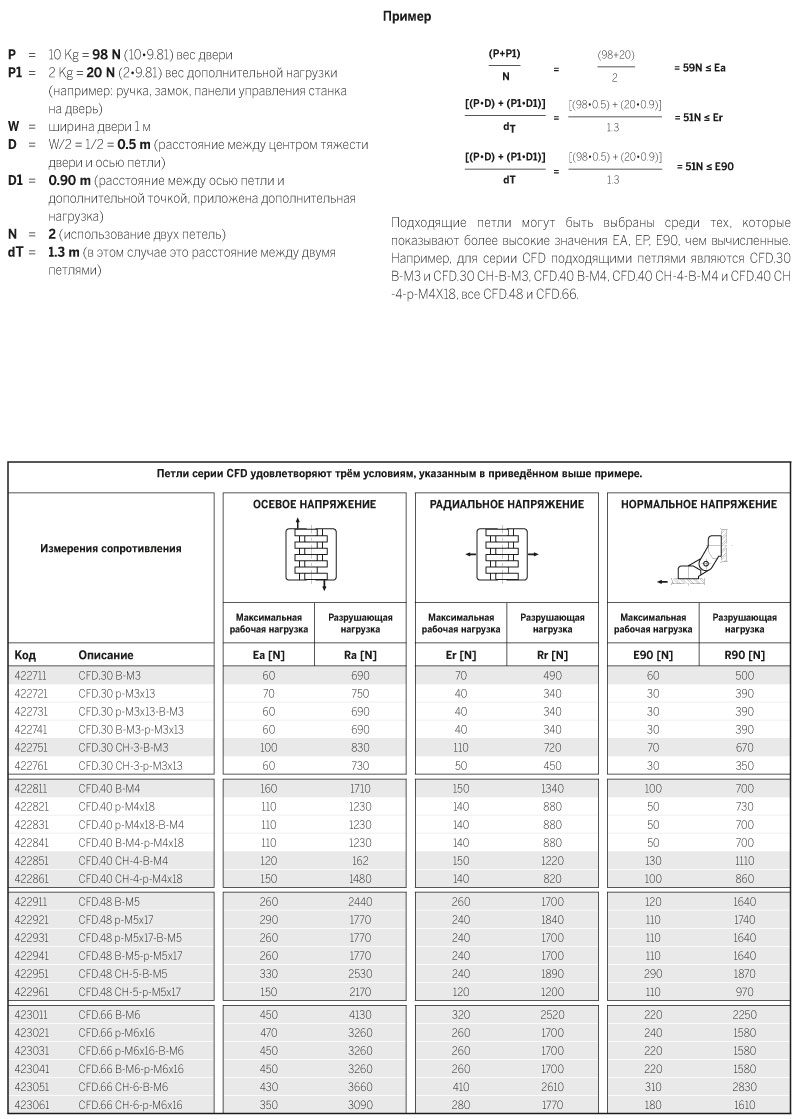

КОНТРОЛЬ СООТВЕТСТВИЯ НАГРУЗКИ
-
