Наборы масштабирования

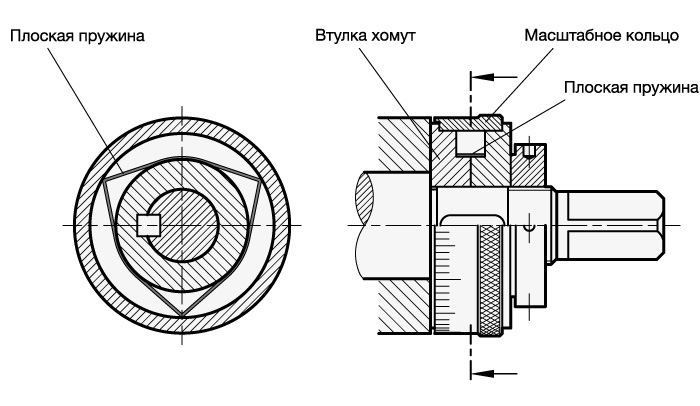

Пример сборки и монтажа

Полный набор шкалы состоит из:
1 Масштабное кольцо | 2 Втулки | 3 Плоские пружины |
GN 264-30 | GN 268-24-K12 | GN 374-0,3-10 |
GN 264-40 | GN 268-32-K12 | GN 374-0,4-10 |
GN 264-40 | GN 268-32-K14 | GN 374-0,4-10 |
GN 264-40 | GN 268-32-K16 | GN 374-0,4-10 |
GN 264-60 | GN 268-50-K12 | GN 374-0,6-10 |
GN 264-60 | GN 268-50-K16 | GN 374-0,6-10 |
GN 264-60 | GN 268-50-K20 | GN 374-0,6-10 |
GN 264-60 | GN 268-50-K28 | GN 374-0,6-10 |
GN 264-80 | GN 268-60-K12 | GN 374-0,8-10 |
GN 264-80 | GN 268-60-K14 | GN 374-0,8-10 |
GN 264-80 | GN 268-60-K16 | GN 374-0,8-10 |
GN 264-80 | GN 268-60-K22 | GN 374-0,8-10 |
Информация
Набор шкал используется для настройки точности всех компонентов станка, которые регулируются через шпиндели.Все отдельные детали изготовлены из стали. Плоские пружины представляют собой идеальное и практически неиспользуемое соединительное звено между кольцом шкалы и шпинделем или втулками. При регулировке шпинделя они обеспечивают безопасное приведение в действие кольца шкалы без ухудшения параметров настройки кольца, когда вал находится в состоянии покоя.Отдельные части, относящиеся к набору весов, заказываются отдельно.
-
