10.4 GN 110 – поперечные отверстия для монтажа рабочих деталей на валы
Информация
Детали элементов управления часто фиксируются на валу поперечным штифтом или стопорным винтом.
Такой метод крепления связан с относительно высокими затратами, поскольку предложение элементов управления с готовыми поперечными отверстиями на рынке практически отсутствует.
Мы предлагаем стандартные элементы управления с поперечными отверстиями по стандарту GN 110 по разумным ценам, что также избавляет заказчика от необходимости выполнения дополнительных чертежей. Однако геометрическая форма некоторых элементов управления не допускает изменений в соответствии с данным GN стандартом.
Для фиксации пружинными штифтами во втулках изделий высверливается отверстие d2 H11.
Информация
Карданные соединения и универсальные валы с поперечными отверстиями идеально подходят для соединения вала и втулки при помощи штифта или нажимного винта. Отверстия с пазом под призматическую шпонку или квадратные отверстия используются для фиксации осевого положения универсального шарнира и вала.

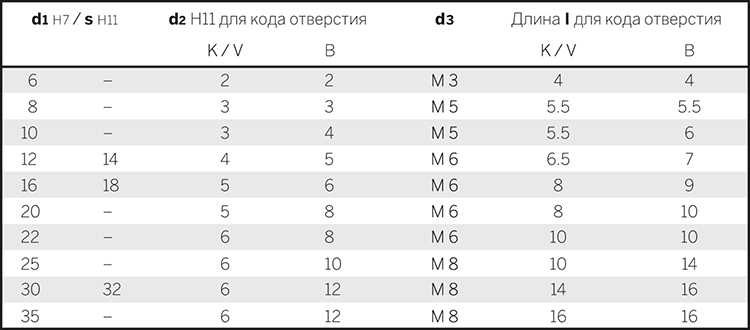

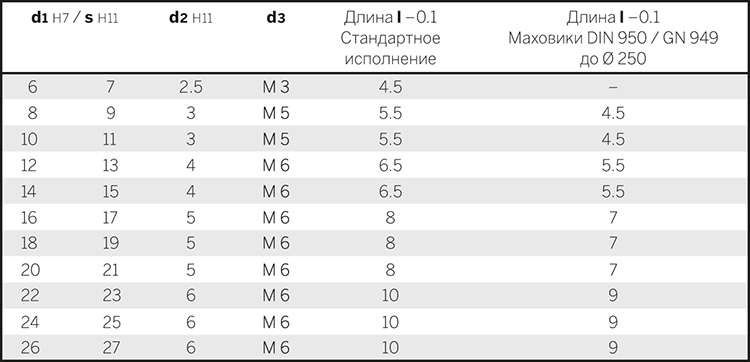

Штифтовое отверстие d2 с допуском H11 предназначено для пружинных штифтов.

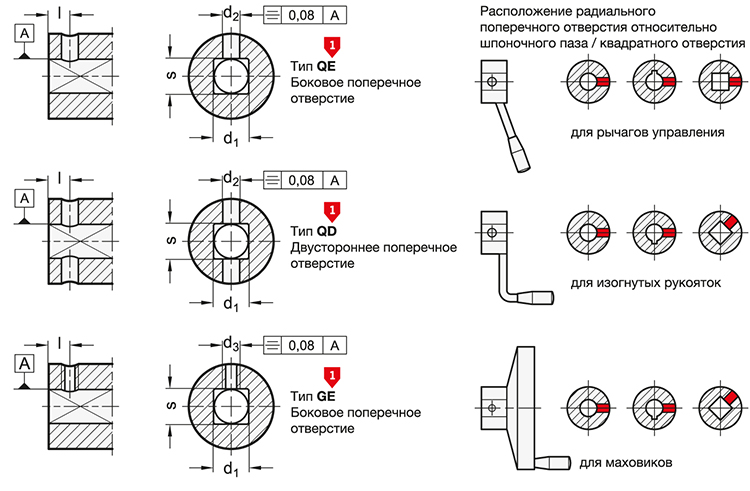

Положение поперечных отверстий/резьбового отверстия с учетом паза втулки/квадратного отверстия универсальных шарниров показано на примере.
В случае если одна из сторон соединения поставляется без поперечных/резьбовых отверстий, то в артикульном номере в любом месте указывается QX.
-
