Двухтрубчатые линейные приводы

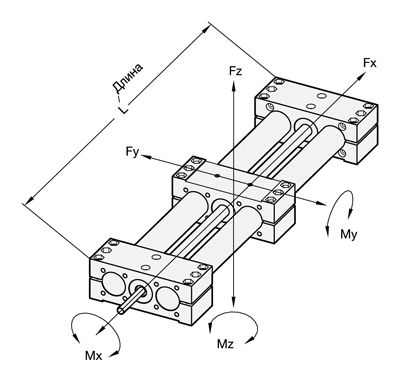

GN 491

d GN 491 | Fx в N | Fy в N для длины l = | Fz в N для длины l = | Mx, Н·м | My, Н·м | Mz, Н·м | ||||
---|---|---|---|---|---|---|---|---|---|---|
500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 130 | 150 | 140 | 170 |
50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
60 | 2700 | 6900 | 2700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |

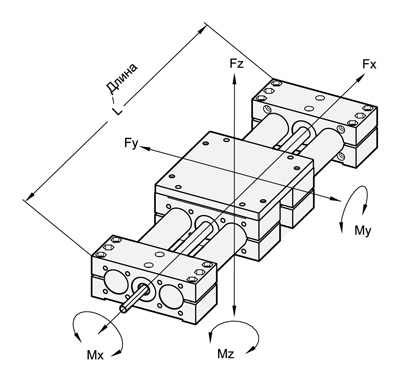

GN 492

d GN 492 | Fx в N | Fy в N для длины l = | Fz в N для длины l = | Mx, Н·м | My, Н·м | Mz, Н·м | ||||
---|---|---|---|---|---|---|---|---|---|---|
500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
18 | 425 | 290 | 180 | - | 150 | 105 | - | 42 | 50 | 75 |
30 | 850 | 1500 | 1300 | 800 | 700 | 550 | 50 | 150 | 150 | 200 |
40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 230 | 180 | 210 | 260 |
50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Указанные усилия Fy и Fz приводят к искривлению направляющей трубки примерно на 0,5 мм.
ОПИСАНИЕ
Ползунок перемещается по болтовому шпинделю с трапециевидной резьбой и направляющей гайке. Ползунок направляется через две хромированные трубки, что обеспечивает высокую грузоподъемность и позволяет компенсировать высокие крутящие моменты при помощи линейного привода.
Для типа GN 492 второй ползунок и пластина переходника расширяют возможности для областей применения.
Эти двухтрубчатые линейные приводы предназначены для ручного управления (маховик). Имея надлежащую смазку, они также могут поглощать скорость вращения шпинделя до 250 об/мин.
Точность размещения составляет 0,2 мм / 300 мм перемещения, максимальное обратное перемещение составляет 0,1 мм.
Для замера регулировки или размещения цифровые датчики положения DD52R / DD51 / DD52R-E / DD51-E могут прилагаться. Требуемое расширение цапфы обеспечивается монтажным комплектами GN 491.1.
Дополнительная информация указана на стандартных страницах GN 491 / GN 492.
ОПИСАНИЕ
Двухтрубчатые линейные приводы
GN 491 / GN 492
с право- или левосторонней резьбой, один конец вала или два конца вала.

ОПИСАНИЕ
Двухтрубчатые линейные приводы
GN 493 / GN 494
с право- и левосторонней резьбой, один конец вала или два конца вала, оба ползунка перемещаются симметрично.
По запросу:
Двухтрубчатые линейные приводы
GN 493 / GN 494

ОПИСАНИЕ
Двухтрубчатые линейные приводы
GN 495 / GN 496
с двумя отдельными шпинделями, каждый шпиндель с право- или левосторонней резьбой, оба ползунка перемещаются независимо друг от друга.
По запросу:
Двухтрубчатые линейные приводы
GN 495 / GN 496.

-
