10.8 ISO Основные допуски DIN ISO 286

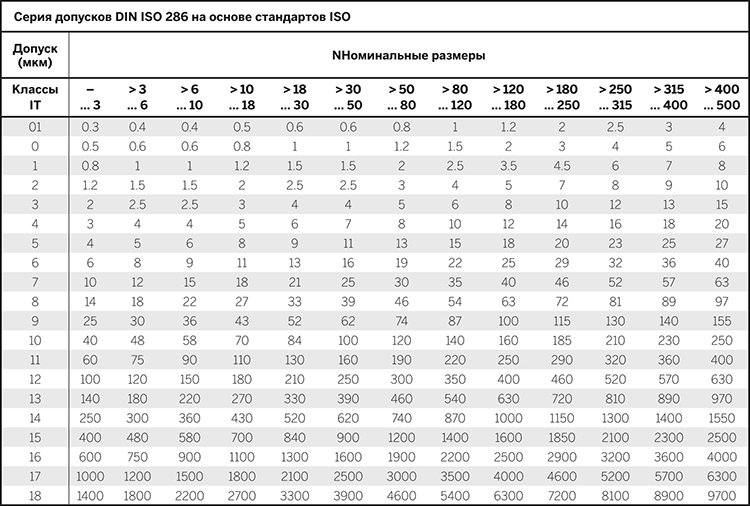

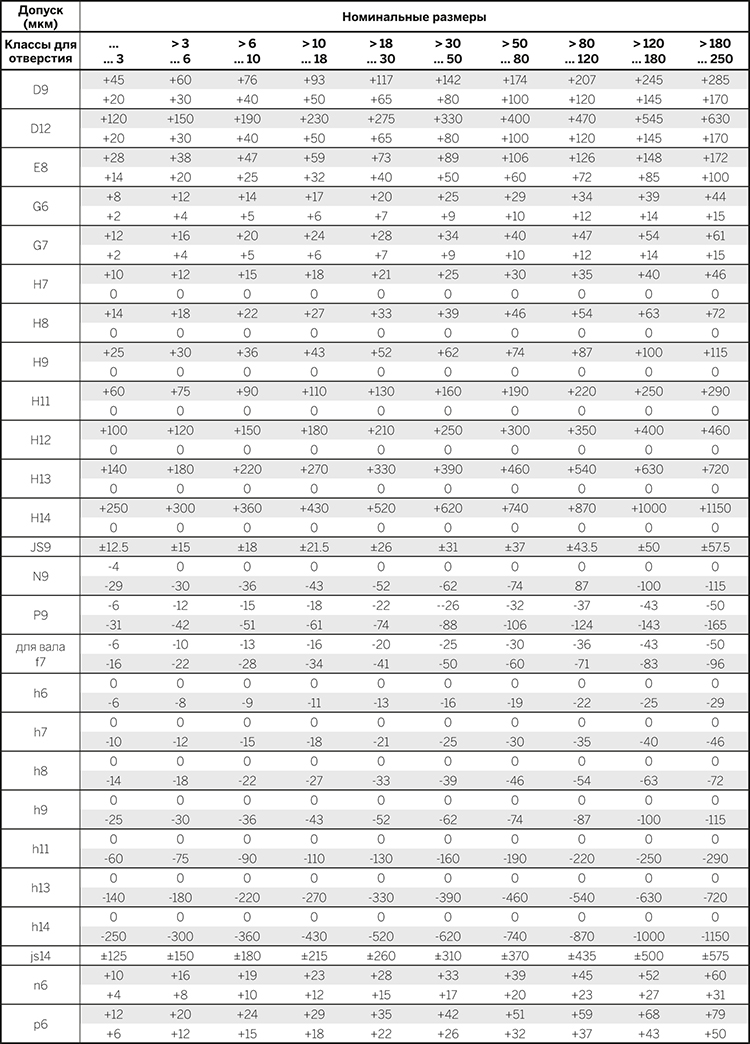

Данный стандарт ISO является основным для системы номинальных размеров. При этом в таблице отражены значения основных допусков, относящихся к основным размерам.
Таблица применима только в отношении гладких круглых цилиндрических заготовок или заготовок с двумя параллельными монтажными плоскостями.
Значения, приписываемые классу точности ISO (IT), характеризуют величину и, следовательно, поле допуска. С возрастанием числовых значений величина допуска также возрастает.
В целях определения положения поля допуска в отношении к номинальному размеру (нулевому значению) перед числовым значением класса точности IT ставится буквенное обозначение.
Для отверстий самым распространенным полем допуска является поле допуска H. Данный буквенный индекс означает, что номинальному размеру соответствует минимальный размер отверстия.
Максимальный допустимый размер соответствует сумме номинального размера и величины допуска IT.
Примеры:
отверстие 20 H7 = 20 + 0,021/0 | отверстие 8 H11 = 8 + 0,090/0
мин. размер: 20,000 | мин. размер: 8,000
макс. размер: 20,021 | макс. размер: 8,090
-
