Рекомендации по выбору
Анализ статических испытаний для выбора надлежащего демпфера вибраций.
Необходимые основные данные:
- Статическая нагрузка, применяемая к каждому элементу демпфирования вибраций (действует на каждую точку опоры).
- Частота возмущений, подлежащая уменьшению, и требуемое процентное отношение изоляции.
Частота возмущений, подлежащая уменьшению, и требуемое процентное отношение изоляции.
- Используя схему для проверки степени изоляции, определите место соответствующего статического отклонения, необходимого для получения требуемой изоляции.
- Выберите изделие с требуемым статическим отклонением в зависимости от действующей нагрузки.
Пример:
Рассмотрите применение со следующими характеристиками:
- Статическая нагрузка на каждую опору: 1400 Н
- Частота, подлежащая изоляции: 1,200 об/мин = 20 Гц
- Требуемая изоляция: 90 % при 20 Гц

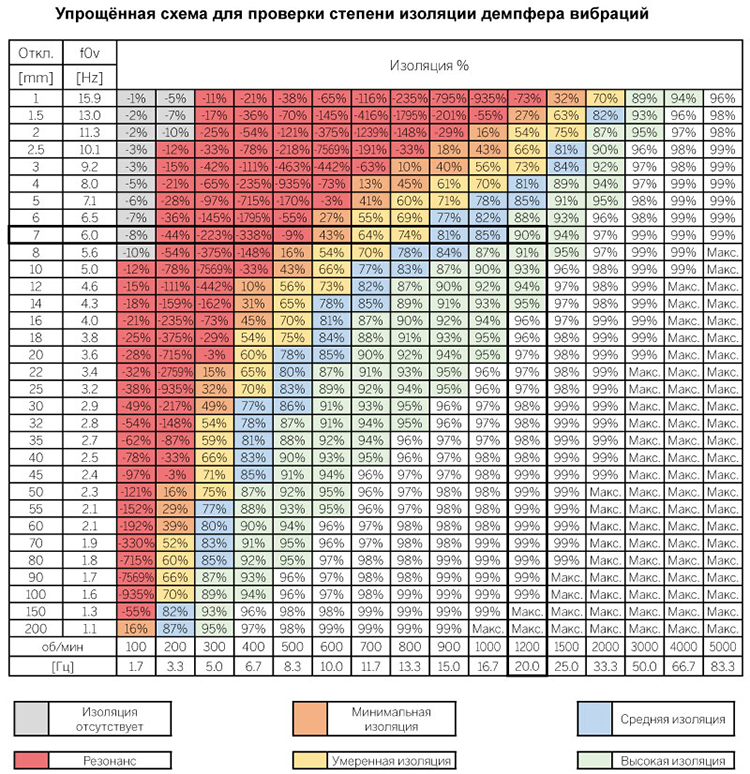

Применительно к демпферам вибраций без демпфирования, например, AVM, на следующей схеме для проверки степени изоляции показано, что требуется статическое отклонение в размере как минимум 7 мм для получения изоляции 90 % при частоте 20 Гц. В случае демпфирования процентное отношение изоляции может меняться, рекомендуется обратиться в технический отдел компании Elesa+Ganter.
Касательно нижеприведённого графика изделиями, пересекающими линию 1400 Н, являются: AVF, AVG, AVM.
В случае нагрузки 1400 Н ожидаемые статические отклонения:
- AVF: приблизительно 4 мм (< 7 мм) = изоляция приблизительно 80 % при 20 Гц
- AVG: 6,5 мм (< 7 мм) = изоляция приблизительно 88 % при 20 Гц
- AVM: 13 мм (< 7 мм) = изоляция приблизительно 95% при 20 Гц
Следовательно, самое подходящее изделие с наилучшей степенью изоляции – это AVM.
-
