Требования, принципы проектирования
ПРОЕКТНЫЕ ТРЕБОВАНИЯ К ГИГИЕНИЧЕСКОМУ ИСПОЛНЕНИЮ
Материал
- Коррозионно-стойкая нержавеющая сталь
- Пластмассы и эластомеры, отвечающие требованиям FDA и ЕС
Поверхности
- Поверхности должны иметь возможность очистки
- Следует избегать действий, связанных с применением устройств, имеющих не выровненную конфигурацию.
- Уплотнения должны быть спроектированы таким образом, чтобы не возникало никаких зазоров
- Пазы под уплотнительные кольца должны быть спроектированы с учётом гигиенических требований.
- Должен быть исключён контакт с производимым продуктом
- Предпочтительно, чтобы углы имели закругление радиусом 6 мм и более
Конструкция / размеры
Внутренние и внешние поверхности всех приспособлений, деталей и труб должны дренироваться автоматически, быть легко осушаемыми и очищаемыми.

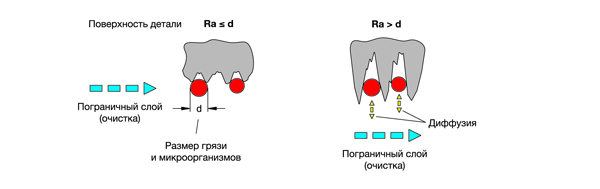

Свойства и шероховатость поверхности
Легко чистится при шероховатости Ra < 0,8 мкм

ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ ДЛЯ ГИГИЕНИЧЕСКОГО ИСПОЛНЕНИЯ
EHEDG
- Европейское объединение гигиенического инжиниринга и дизайна
- некоммерческий Европейский консорциум машиностроителей и пищевых промышленников,
- а также их поставщики, научно-исследовательские институты, университеты и правительственные учреждения здравоохранения
- приблизительно 45 рекомендаций
- тестирование продуктов и выдача сертификатов
3-A Sanitary Standard, Inc.
- некоммерческая и независимая ассоциация в США
- три заинтересованные группы:
- общественные и государственные учреждения здравоохранения, производители оборудования и продуктов питания
- более 70 санитарных стандартов
- экспертиза конструкций и процессов, выдача сертификатов

ПРАВОВОЕ ОСНОВАНИЕ ДЛЯ ГИГИЕНИЧЕСКОГО ДИЗАЙНА
EN 1672-2:2009 «Пищевая техника»
Машины должны быть очищаемыми, т. е. они должны быть спроектированы и изготовлены таким образом, чтобы грязь можно было удалить с помощью рекомендованных методов очистки.
Директива по механическому оборудованию 2006/42/EC
Машины должны быть спроектированы таким образом, чтобы
материалы можно было легко и полностью очистить перед каждым использованием
без возникновения риска заражений или заболевания.
DIN EN ISO 14519:2008-07
Гигиенические требования к конструкции оборудования
DIN EN 1672:2009-07
Пищевая техника – Общие принципы проектирования – Часть 2
-
