Введение
Профили для защиты кромок устанавливаются на переднем крае металлических листов и пластин. Они защищают поверхности от повреждений острыми краями. При этом уплотнительные профили для защиты кромок имеют уплотнительный профиль, обеспечивающий дополнительное уплотнение для дверей, крышек и люков.
Способы использования и области применения
При использовании защиты кромок при работе с оборудованием и деталями станка, изготовленными из металлических профилей, риск порезов и ссадин снижается до минимума. При этом профили обеспечивают визуальный «декоративный эффект». Среди других способов применения – прокладка кабелей и труб, где необходимо обходить отверстия и края разделительных пластин. Это обеспечивает надежную защиту от отслаивания и износа кабелей и труб. Как правило, использование профилей для защиты кромок может уменьшить необходимость в дальнейшей обработке, т.е. закругление кромок и снятие заусенцев с разрезанных металлических листов, а также с металлических листов, разрезанных с помощью лазерной резки. Уплотнительные профили для защиты кромок обеспечивают те же преимущества, что и обычные профили для защиты кромок. Однако, их использование рекомендуется в тех случаях, когда двери, крышки и люки требуют дополнительной герметизации во избежание выброса пыли, теплого воздуха или шума или для предотвращения попадания струи воды.
Конструкция

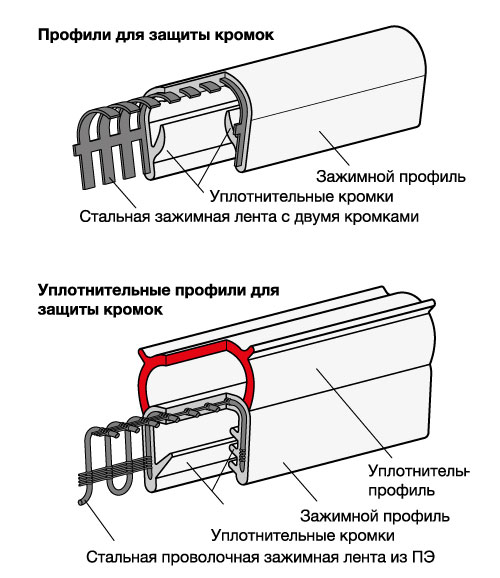

Обрезанные профили для защиты кромок состоят из экструдированного зажимного профиля, который образует основание конструкции и используется на кромке листового металла для прикрепления обрезанных защитных профилей. Для увеличения зажимного усилия зажимной профиль усиливается арматурой, что помогает предотвратить отсоединение профиля после сборки. Вставка зажима имеется в наличии в качестве стальной зажимной ленты или полиэфирной зажимной ленты со стальной проволокой. Стальные зажимные ленты обладают более высоким коэффициентом сжатия, а зажимные ленты из стальной проволоки обеспечивают более низкий радиус сборки, также предоставляя более равномерное выравнивание кромок. Профиль уплотнения крепится к верхней или боковой части зажимного профиля, он гораздо более мягкий. Он может быть изготовлен из базового материала зажимного профиля, но также может изготавливаться из определенных материалов для специальных областей применения. Для достижения надлежащей герметизации уплотнительный профиль должен быть предварительно напряжен и/или сформован так, чтобы он мог плотно прилегать к противоположной поверхности. Уплотнительная лента внутри зажимного профиля обеспечивает герметизацию уплотнительного профиля для защиты кромок с краем листа.
Сборка
Боковые кусачки и ножницы, которые подходят для порезки металлической зажимной вставки, могут использоваться для выравнивания профилей. Концевые части вставки зажима, которые выпирают из зоны порезки, должны быть удалены во избежание причинения травм. Впоследствии края или кромки профиля могут быть уплотнены и/или обработаны клеем по мере необходимости. Профиля крепятся к кромкам при помощи зажима. Клей или другие клеевые составы обычно не требуются. Как правило, профили можно закрепить, надавливая вручную. При необходимости, профиль можно зафиксировать, слегка ударяя по нему молотком с мягким бойком.
Минимальные радиусы размещения

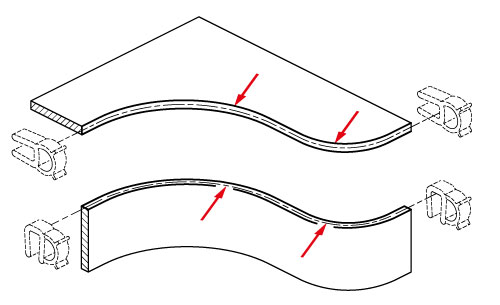

Для обеспечения правильного уплотнения профиля и предотвращения его отсоединения, размещение не должно выходить за пределы минимальных радиусов. Это дополнительно упрощает сборку профилей. Величины радиусов перечислены в соответствующих стандартах, ими следует руководствоваться. В зависимости от направления использования различают разрезные или изогнутые радиусы, другими словами, внутренние или наружные профили уплотнения.
Формовка

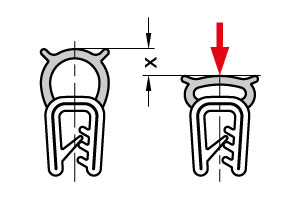

Теоретически, уплотнительные профили для защиты кромок должны обеспечивать деформацию х, составляющую приблизительно 30-50% от максимального значения, для обеспечения надежного уплотнения. Деформация более 50% может негативно отразиться на уплотнение и уменьшить упругость уплотнительного материала по причине пластической деформации.
Основные материалы, характеристики

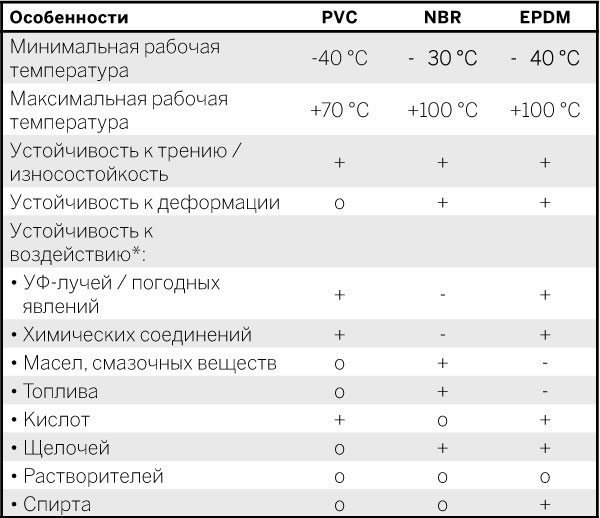

Профили могут быть изготовлены из различных основных материалов в зависимости от вида применения. Для облегчения выбора в таблице справа приведены общие характеристики. Из-за большого количества химических веществ, растворителей и т. д. указать точные технические характеристики невозможно, так как базовые материалы, которые являются неустойчивыми, в сочетании с определенными материалами могут быть долговечными, и наоборот.Концентрация, температура и время воздействия также имеют важное значение.Заказчику рекомендуется провести испытание на устойчивость при сочетании соответствующих материалов в контакте друг с другом. * + стойкий, o условно устойчивый, – нестойкий
Сертификация UL (Уплотнительные профили из EPDM)
UL (Underwriters Laboratories) – независимая международная компания, работающая в области науки о безопасности, аналогичная компании TÜV в Германии. Проводимые данной компанией испытания являются приоритетными для использования на американском рынке. Уплотнительные профили для защиты кромок GN 2180 (см. стр. 1550), изготовленные из этилен-пропиленового каучука, имеют отметку «Компонент, признанный UL». Это говорит о том, что эти профили могут использоваться в качестве компонентов в готовой продукции, которая также предназначена для применения в областях, сертифицированных UL. Эти виды сертификации приобретают все большую важность для клиентов и компаний, поскольку они гарантируют высокое качество, надежную обработку, длительный срок службы, а также полную безопасность продукта.
Примеры применения

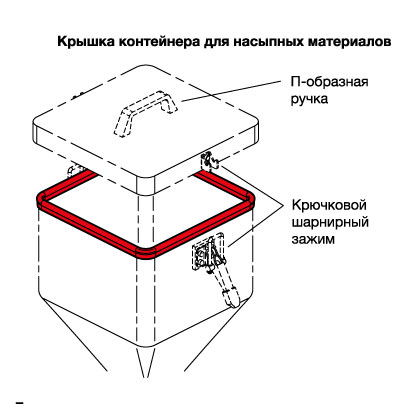

Благодаря своей универсальности, обрезанные профили для защиты кромок и / или уплотнительные профили для защиты кромок могут быть использованы при различных условиях применения, при которых также могут использоваться другие продукты компании Elesa + Ganter.
- Замки
- Петли
- Зажимы шарнирно-рычажные
Примеры конструкций

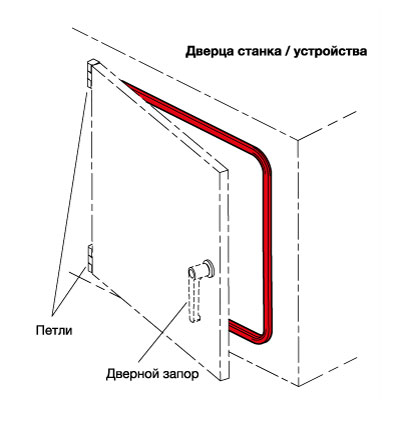

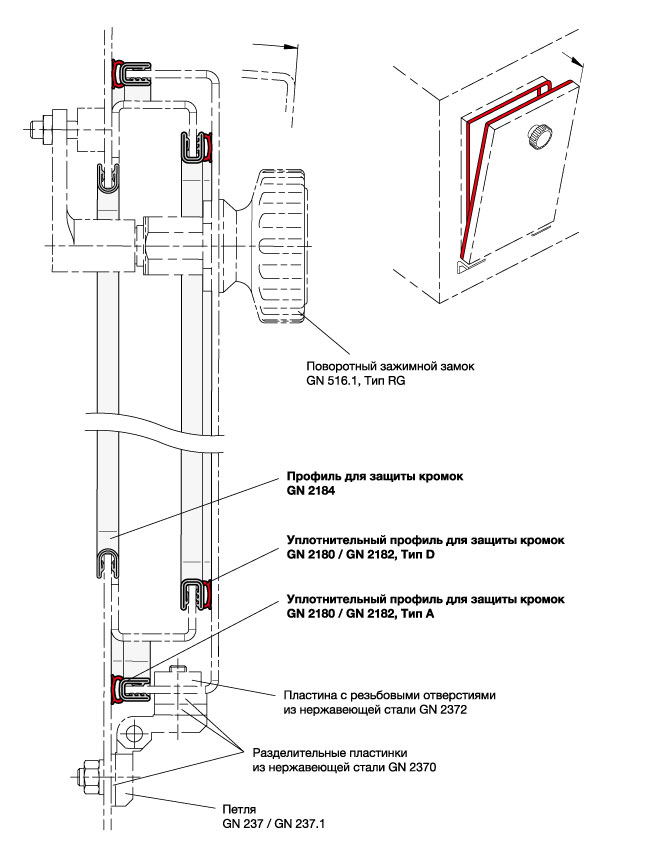

В представленной конструкции показано стандартное применение профилей для защиты кромок и уплотнительных профилей для защиты кромок. Уплотнительные профили для защиты кромок крепятся к двери и к неподвижной раме. Отверстие для двери покрыто профилем для защиты кромок по его краю.
