ДЕЛЕНИЯ

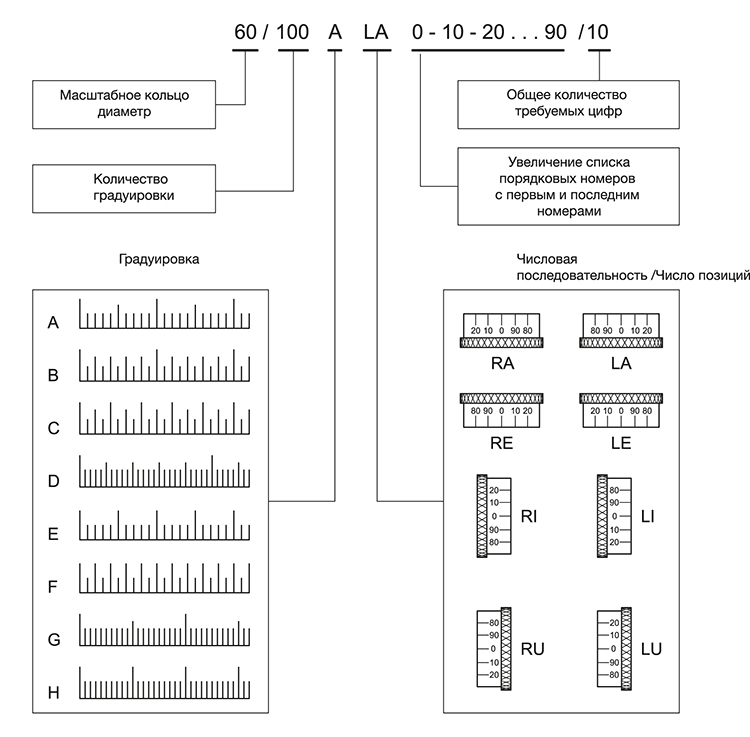

Градуировка может быть выгравирована лазером на гладкой поверхности ручек управления и на гладких фланцах с высокой точностью и идеальной читабельностью. Градации, состоящие из меток и цифр, доступны, как показано на диаграмме ниже. Все градуировки доступны для минимальных количеств, которые зависят от размера ручки и от выбранного типа градуировки. Эти величины определяются во время анализа котировок.
Градуировки можно выгравировать на следующих элементах:
- GN 164
- GN 726.1
- GN 726.2
- IZP.
- IZN.380
- F.N - F.K - F.GS
- GN 264
- GN 436.1
- GN 723.4
- GN 736.1
- GN 727
- GN 200
- GN 700
Для создания градуировку по другим элементам, специальную градуировку, символы или персоанальные значения обращайтесь в отделы продаж ELESA + GANTER.
Пример заказа
Как заказать градуирову по кольцу шкалы GN 164 с:
- диаметром 60 мм
- 100 знаков
- градуировка Тип А
- последовательность/ тип градуировки LA
- цифры, выгравированные от 0 до 90, в общей сложности 10 номеров.
Информация
Размер чисел и длина градуировки зависят от количества градуировок, количества чисел и диаметра кольца шкалы.
-
