3. Индикаторы с жёстким приводом

Аналоговые и аналого-цифровые индикаторы с жестким приводом

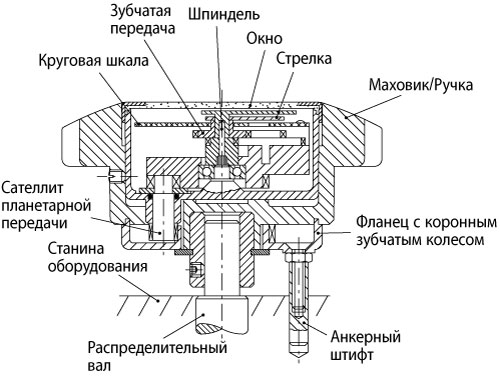

Пригодны для использования на распределительных валах в любом положении. Механизм размещается в герметичном корпусе (рис. 1). Содержащий индикатор, маховик/поворотная ручка связан с распределительным валом. На тыльной стороне маховика/поворотной ручки на станине станка с помощью крепежного штифта (или идентичного устройства) установлен фланец со внутренней коронной шестерней (с бандажом). Таким способом во время вращения маховика фланец составляет одно целое со станком. Вращение маховика приводит к вращению планетарной шестерни, передавая этим движение внутрь корпуса индикатора. После этого с помощью зубчатой передачи вращение передается обеим стрелкам, в то время как, благодаря креплению к станине станка с помощью крепежного штифта, градуированная шкала остается неподвижной.
